Hyundai Santa Fe: Ihr Fahrzeug im Überblick

Aussenansicht im überblick

Ansicht von vorn

❈ Die tatsächliche Form kann von der Abbildung abweichen

1. Abschleppöse
2. Wischerblätter Frontscheibenwischer
3. Außenspiegel
4. Türschlösser .
5. Scheinwerfe
6. Nebelscheinwerfer
7. Motorhaube
8. Räder und Reifen
9. Panorama-Schiebedach

Ansicht von hinten

❈ Die tatsächliche Form kann von der Abbildung abweichen.

1. Antenne
2. Scheibenheizung
3. Parkassistent
4. Tankklappe
5. Abschleppöse
6. Kombirückleuchte
7. Wischerblatt Heckscheibenwischer
8. Dritte Bremsleuchte
9. Rückfahrkamera

Innenausstattung im überblick

Innenausstattung im überblick (I)

❈ Die tatsächliche Form kann von der Abbildung abweichen.

1. Memory-Taste Fahrersitz
2. Tür-Innengriff
3. Taste - Außenspiegel an-/abklappen
4. Schalter - Außenspiegel verstellen
5. Schalter - elektr. Fensterheber sperren
6. Schalter - Türen zentral verriegeln
7. Schalter - elektrische Fensterheber
8. Öffner Tankklappe
9. Regler Armaturenbrettbeleuchtung
10. Taste - DBC
11. Taste - ESC OFF
12. Scheinwerferhöhenverstellung
13. ECO-aktivsystem
14. Taste - LDWS
15. Taste AC-Wechselrichter
16. Schalter 4WD Lock
17. Lenkrad
18. Hebel Lenksäulenverstellung
19. Sicherungskasten Innenraum
20. Griff - Motorhaube entriegeln
21. Sitz

Innenausstattung im überblick (II)

❈ Die tatsächliche Form kann von der Abbildung abweichen.

1. 12V-Steckdose
2. Sitzheizung
3. Taste - SPAS
4. Taste Einparkhilfe
5. Wählhebel
6. Hebel Feststellbremse
7. Taste AUTO HOLD
8. EPB-Schalter
9. Aux, USB und iPod
10. Getränkehalter

Aarmaturenbrett im überblick

❈ Die tatsächliche Form kann von der Abbildung abweichen.

1. Hebel Beleuchtungssteuerung
2. Tasten Audiofernbedienung
3. Taste Bluetooth-Freisprechfunktion
4. Tempomat-Taste
5. Steuerungstasten LCD-Display
6. Hupe
7. Fahrerairbag vorn
8. Hebel Wisch-/Waschanlage
9. Zündschalter oder Start/Stop-Knopf
10. Audioanlage
11. Warnblinker
12. Klimaregelung
13. Beifahrerairbag vorn
14. Handschuhfach

Motorraum

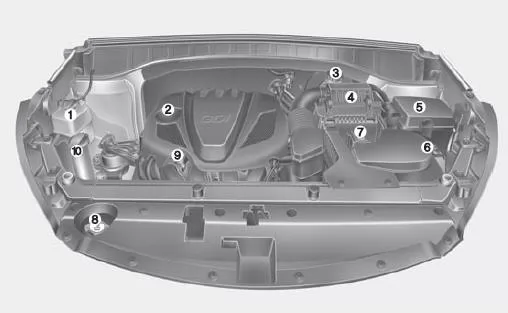

Benzinmotor 2. 4L - GDI

❈ Die tatsächliche Form kann von der Abbildung abweichen.

1. Behälter - Motorkühlmittel
2. Einfülldeckel - Motoröl
3. Brems- /Kupplungsflüssigkeitsbehälter
4. Luftfilter
5. Sicherungskasten
6. Batteriemassepol
7. Batteriepluspol
8. Kühlerdeckel
9. Messstab - Motoröl
10. Behälter - Scheibenwaschanlage

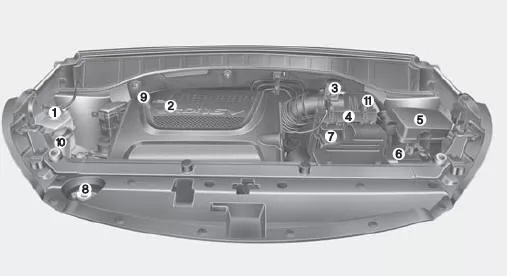

Benzinmotor 2. 4L - MPI

❈ Die tatsächliche Form kann von der Abbildung abweichen

1. Behälter - Motorkühlmittel
2. Einfülldeckel - Motoröl
3. Brems- /Kupplungsflüssigkeitsbehälter
4. Luftfilter
5. Sicherungskasten
6. Batteriemassepol
7. Batteriepluspol
8. Kühlerdeckel
9. Messstab - Motoröl
10. Behälter - Servolenkungsflüssigkeit
11. Behälter - Scheibenwaschanlage

Benzinmotor 3. 3L - MPI

❈ Die tatsächliche Form kann von der Abbildung abweichen.

1. Behälter - Motorkühlmittel
2. Einfülldeckel - Motoröl
3. Brems- /Kupplungsflüssigkeitsbehälter
4. Luftfilter
5. Sicherungskasten
6. Batteriemassepol
7. Batteriepluspol
8. Kühlerdeckel
9. Messstab - Motoröl
10. Behälter - Servolenkungsflüssigkeit
11. Behälter - Scheibenwaschanlage

Dieselmotor 2. 0/2. 2L

❈ Die tatsächliche Form kann von der Abbildung abweichen.

1. Behälter - Motorkühlmittel
2. Einfülldeckel - Motoröl
3. Brems- /Kupplungsflüssigkeitsbehälter
4. Luftfilter
5. Sicherungskasten
6. Batteriemassepol
7. Batteriepluspol
8. Kühlerdeckel
9. Messstab - Motoröl
10. Behälter - Scheibenwaschanlage
11. Kraftstofffilter
