Hyundai Santa Fe: Motorraum

Hyundai Santa Fe / Hyundai Santa Fe (III Gen / DM) Betriebsanleitung / Wartung / Motorraum

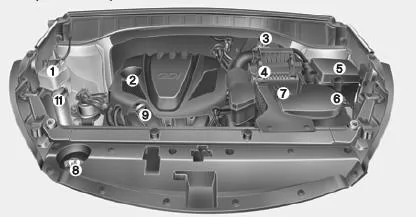

■ Benzinmotor (Theta II 2. 4L) - GDI

Motorraum

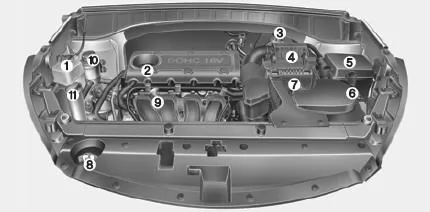

■ Benzinmotor (Theta II 2. 4L) - MPI

Motorraum

* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.

  1. Kühlmittelausgleichsbehälter
  2. Einfülldeckel Motoröl
  3. Brems-/Kupplungsflüssigkeitsbehälter
  4. Luftfilter
  5. Sicherungskasten
  6. Batteriemassepol
  7. Batteriepluspol
  8. Kühlerverschlussdeckel
  9. Messstab Motoröl
  10. Ausgleichsbehälter Servolenkungsflüssigkeit (ausstattungsabhängig)
  11. Waschwasserbehälter Scheibenwaschanlage

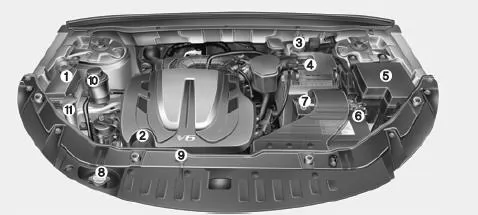

■ Benzinmotor (Lambda II 3. 3L) - MPI

Motorraum

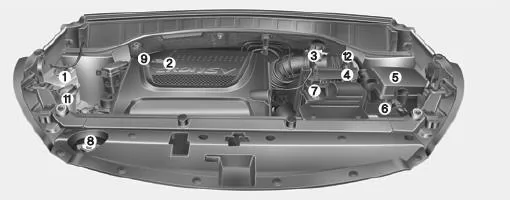

■ Dieselmotor (R2. 0/R2. 2)

Motorraum

* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.

  1. Kühlmittelausgleichsbehälter
  2. Einfülldeckel Motoröl
  3. Brems-/Kupplungsflüssigkeitsbehälter
  4. Luftfilter
  5. Sicherungskasten
  6. Batteriemassepol
  7. Batteriepluspol
  8. Kühlerverschlussdeckel
  9. Messstab Motoröl
  10. Ausgleichsbehälter Servolenkungsflüssigkeit (ausstattungsabhängig)
  11. Waschwasserbehälter Scheibenwaschanlage
  12. Kraftstofffilter (ausstattungsabhängig)
