Lexus RX450h: Lage von Ersatzreifen, Wagenheber und Werkzeugen. Ersatzreifen herausnehmen

Lexus RX450h / Lexus RX (IV Gen / AL20 / RX450h) Betriebsanleitung / Wenn Störungen auftreten. Maßnahmen im Notfall / Wenn Sie einen defekten Reifen haben (Fahrzeuge mit Ersatzreifen) / Lage von Ersatzreifen, Wagenheber und Werkzeugen. Ersatzreifen herausnehmen

Der Lexus RX IV Gen zeigt, wie professionelles Pannenmanagement aussieht: Ob Wagenheber, Werkzeuge oder Ersatzrad – alles ist logisch im RX450h (2015–2022) integriert und schnell zugänglich. Selbst Details wie Verstauen und sichere Nutzung sind perfekt geplant. Im Modell AL20 steht Sicherheit beim Reifenwechsel im Vordergrund – mit klaren Warnhinweisen und präzisen Abläufen. Lexus beweist, dass hochwertige Ausstattung nicht nur beim Komfort punktet, sondern auch bei der Pannenhilfe.

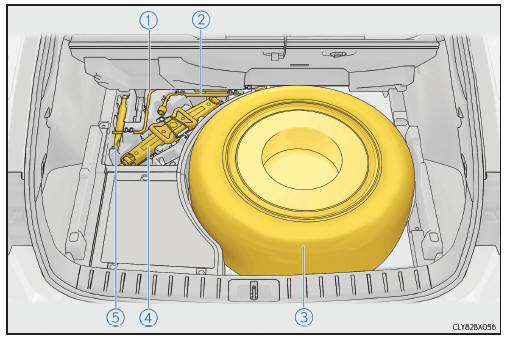

Lage von Ersatzreifen, Wagenheber und Werkzeugen

Fahrzeuge mit einem Notrad

Wenn Sie einen defekten Reifen haben (Fahrzeuge mit Ersatzreifen)

  1. Wagenheberkurbel
  2. Radmutternschlüssel
  3. Ersatzreifen
  4. Wagenheber
  5. Abschleppöse

Fahrzeuge mit einem Ersatzreifen in Vollgröße

Wenn Sie einen defekten Reifen haben (Fahrzeuge mit Ersatzreifen)

  1. Wagenheberkurbel
  2. Radmutternschlüssel
  3. Ersatzreifen
  4. Wagenheber
  5. Abschleppöse

WARNUNG

■ Den Wagenhebers verwenden

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Durch unsachgemäßen Gebrauch kann das Fahrzeug plötzlich vom Wagenheber fallen und tödliche oder schwere Verletzungen verursachen.

● Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Räder oder zum Anlegen bzw. Abnehmen von Schneeketten.

● Verwenden Sie nur den mit dem Fahrzeug gelieferten Wagenheber zum Austausch eines defekten Reifens.

Verwenden Sie diesen Wagenheber nicht für andere Fahrzeuge und verwenden Sie keine anderen Wagenheber, um Räder an diesem Fahrzeug auszuwechseln.

● Setzen Sie den Wagenheber richtig am Ansatzpunkt für den Wagenheber an.

● Halten Sie keinen Körperteil unter das Fahrzeug, während dieses durch den Wagenheber gestützt wird.

● Starten Sie nicht das Hybridsystem und versuchen Sie nicht zu fahren, während das Fahrzeug durch den Wagenheber gestützt wird.

● Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.

● Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder unter den Wagenheber.

● Heben Sie das Fahrzeug nicht höher an als zum Auswechseln des Reifens erforderlich.

● Wenn Sie unter das Fahrzeug müssen, stützen Sie das Fahrzeug mit einem Stützbock ab.

● Vergewissern Sie sich beim Absenken des Fahrzeugs, dass sich niemand in unmittelbarer Nähe zum Fahrzeug befindet. Falls sich Personen in der Nähe aufhalten, warnen Sie diese vor dem Absenken durch Zuruf.



Herausnehmen des Wagenhebers

  1. Sichern Sie die Bodenplatte mithilfe des Hakens.
  2. Lösen Sie den Haken und nehmen Sie den Wagenheber heraus.

    Entfernen Sie den Radmutternschlüssel und dann den Wagenheber.

Wenn Sie einen defekten Reifen haben (Fahrzeuge mit Ersatzreifen)



Ersatzreifen herausnehmen

Fahrzeuge mit einem Notrad

  1. Sichern Sie die Bodenplatte mithilfe des Hakens.
  2. Entfernen Sie die Ersatzreifenabdeckung.

Wenn Sie einen defekten Reifen haben (Fahrzeuge mit Ersatzreifen)

  1. Lösen Sie die mittlere Befestigung, die den Ersatzreifen sichert.

Wenn Sie einen defekten Reifen haben (Fahrzeuge mit Ersatzreifen)

Fahrzeuge mit einem Ersatzreifen in Vollgröße

  1. Sichern Sie die Bodenplatte mithilfe des Hakens.
  2. Entfernen Sie die Ersatzreifenabdeckung.

Wenn Sie einen defekten Reifen haben (Fahrzeuge mit Ersatzreifen)

  1. Lösen Sie die mittlere Befestigung, die den Ersatzreifen sichert.

    Tragen Sie beim Herausnehmen des Ersatzreifens Arbeitshandschuhe, greifen Sie die Speichen fest und heben Sie den Reifen mit der richtigen Haltung heraus.

    Mit Zierblenden in Wahlfarbe: Greifen Sie den Ersatzreifen am Metallteil des Rades (nicht den Zierblenden in Wahlfarbe).

Wenn Sie einen defekten Reifen haben (Fahrzeuge mit Ersatzreifen)

WARNUNG

■ Beim Verstauen des Ersatzreifens

Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Ersatzreifen und der Karosserie eingeklemmt werden.



Der Lexus RX IV Gen (2015–2022) bietet eine übersichtliche Lagerung von Werkzeugen und Ersatzreifen – je nach Modell mit Notrad oder vollwertigem Ersatzreifen. Die Komponenten wie Wagenheber, Radmutternschlüssel und Abschleppöse sind sicher und griffbereit im Gepäckraumboden verstaut. Die Entnahme erfolgt durch Sicherung der Bodenplatte und gezieltes Lösen der Halterungen.

Besonders wichtig sind die Sicherheitsmaßnahmen beim Umgang mit dem Wagenheber. Unsachgemäße Handhabung kann zu schweren Verletzungen führen – daher ist der Original-Wagenheber ausschließlich für den Lexus RX vorgesehen. Der Wechsel des Reifens darf nur erfolgen, wenn keine Personen im Fahrzeug sind und alle Komponenten korrekt positioniert sind.

Das System des Lexus RX AL20 vereint Funktionalität, Sicherheit und intuitive Bedienung – ideal für selbstständige Nutzer, die auf einen reibungslosen Pannenservice setzen.
