Volvo XC90: Unterstützungsbatterie. Sicherungen. Sicherung auswechseln. Sicherungen im Motorraum.
Unterstützungsbatterie
Fahrzeuge mit Start/Stop-Funktion verfügen neben der Startbatterie über eine Unterstützungsbatterie.
Mit Start/Stop-Funktion versehene Fahrzeuge sind mit zwei 12-V-Batterien ausgestattet - einer besonders kräftigen Startbatterie und einer Unterstützungsbatterie, die bei der Startsequenz der Start/Stop-Funktion hilft.

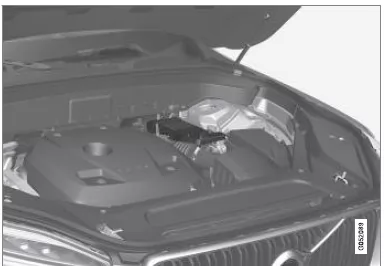

Die Unterstützungsbatterie befindet sich in einem Gehäuse neben dem Federbeinturm.
In der folgenden Tabelle sind die Technischen Daten der Unterstützungsbatterie aufgeführt.
- Gemäß EN-Norm.
- Cold Cranking Amperes.
| WICHTIG Beim Auswechseln der Starter- oder Unterstützungsbatterie ist eine AGM15-Batterie zu montieren. |
ACHTUNG
|
Wenn die Start/Stop-Funktion aufgrund eines zu hohen Stromverbrauchs vorübergehend ausgeschaltet wird, passiert Folgendes:
- Der Motor startet automatisch, ohne dass der Fahrer den Fuß vom Betriebsbremspedal nimmt.
Die Unterstützungsbatterie benötigt normalerweise nicht mehr Wartung als die gewöhnliche Startbatterie. Bei Fragen oder Problemen sollte eine Werkstatt kontaktiert werden - eine Volvo- Vertragswerkstatt wird empfohlen.
WICHTIG
Bei Nichtbeachtung des folgenden Punktes
kann die Start/Stopp-Funktion nach dem
Anschluss der externen Startbatterie oder des
Batterieladegeräts vorübergehend ausfallen:
|
| ACHTUNG
Wenn die Startbatterie stark entladen ist,
dass alles "schwarz" ist und das Fahrzeug im
Prinzip sämtliche normalen elektrischen
Funktionen verloren hat, und der Motor mit
Hilfe einer externen Batterie oder einem Batterieladegerät
gestartet wird, ist die
Start/Stop-Funktion aktiviert. Ein Autostopp
des Motors ist dann zwar möglich, der
Start/Stop-Funktion gelingt es aber aufgrund
der unzureichenden Kapazität in der Startbatterie
ggf. nach einem Stopp nicht, den Motor
wieder automatisch zu starten.
Damit der Autostart nach dem Auto-Stopp gelingt, muss die Batterie zunächst aufgeladen werden. Bei einer Außentemperatur von +15 C muss die Batterie mindestens eine Stunde lang geladen werden. Bei einer niedrigeren Außentemperatur wird eine Ladezeit von 3-4 Stunden empfohlen. Am besten ist es, die Batterie mit einem externen Batterieladegerät aufzuladen. Wenn diese Möglichkeit nicht besteht, wird empfohlen die Start/Stop-Funktion vorübergehend zu deaktivieren, bis die Startbatterie ausreichend geladen wurde. |
Themenbezogene Informationen
- Startbatterie
- Start/Stop
- Starthilfe durch andere Batterie
- Symbole auf Batterien
Sicherungen
Um zu verhindern, dass die elektrischen Systeme des Fahrzeugs durch etwaige Kurzschlüsse oder Überbelastung Schaden nehmen, werden die verschiedenen elektrischen Funktionen und Bauteile durch eine Anzahl von Sicherungen geschützt.
Ist ein elektrisches Bauteil oder eine Funktion ausgefallen, kann dies darauf zurückzuführen sein, dass die entsprechende Sicherung kurzzeitig überlastet war und durchgebrannt ist. Wenn die gleiche Sicherung wiederholt durchbrennt, liegt ein Fehler in einem Bauteil vor. Volvo empfiehlt, in diesem Fall zur Kontrolle eine Volvo-Vertragswerkstatt aufzusuchen.
Position der Zentralelektriken
Position der Sicherungskästen in Fahrzeugen mit Linkslenkung; bei Rechtslenkung liegt der Sicherungskasten unter dem Handschuhfach auf der anderen Seite.
- Motorraum
- Unter dem Handschuhfach
- Kofferraum
Themenbezogene Informationen
- Sicherung auswechseln
Sicherung auswechseln
Um zu verhindern, dass die elektrischen Systeme des Fahrzeugs durch etwaige Kurzschlüsse oder Überbelastung Schaden nehmen, werden die verschiedenen elektrischen Funktionen und Bauteile durch eine Anzahl von Sicherungen geschützt.
Sicherung austauschen
- Mit Hilfe des Sicherungsverzeichnisses die betreffende Sicherung ausfindig machen.
- Die Sicherung herausziehen und von der Seite betrachten, um zu sehen, ob der gebogene Draht durchgebrannt ist.
- Sollte der Draht durchgebrannt sein, Sicherung durch eine neue Sicherung mit derselben Farbe und Amperezahl ersetzen
| WARNUNG Verwenden Sie nie einen fremden Gegenstand oder eine Sicherung mit höherem Nennwert als angegeben, um eine Sicherung zu ersetzen, da sonst schwere Schäden an der elektrischen Anlage verursacht werden können und Feuer droht. |
Themenbezogene Informationen
- Sicherungen
- Sicherungen im Motorraum
- Sicherungen unter dem Handschuhfach
- Sicherungen im Kofferraum

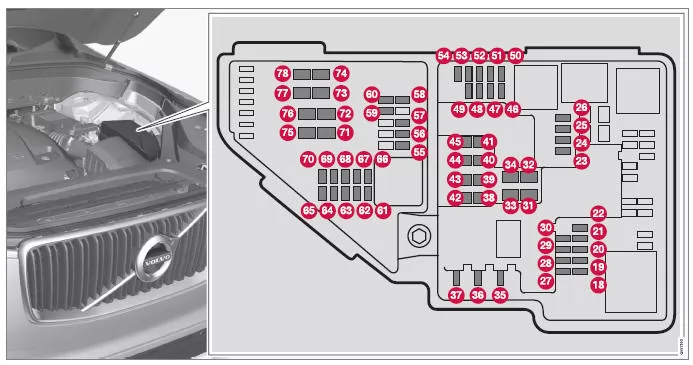

Sicherungen im Motorraum
Die Sicherungen im Motorraum schützen u.a.
Funktionen für Motor und Bremsanlage.
Auf der Deckelinnenseite ist eine Zange befestigt, mit der Sicherungen einfacher herausgezogen und eingesetzt werden können.
In der Zentralelektrik ist auch Platz für einige Ersatzsicherungen.

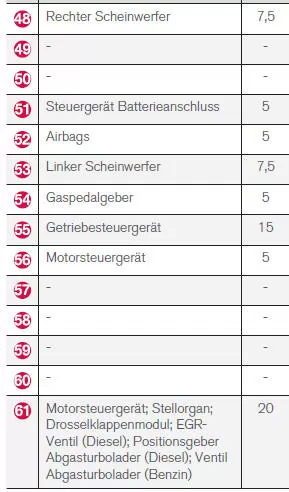

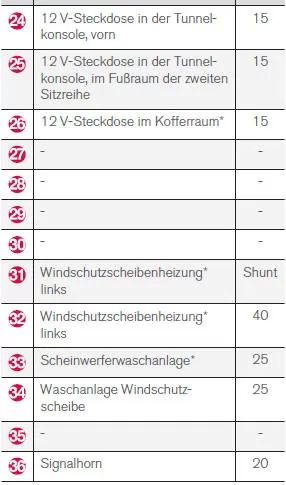

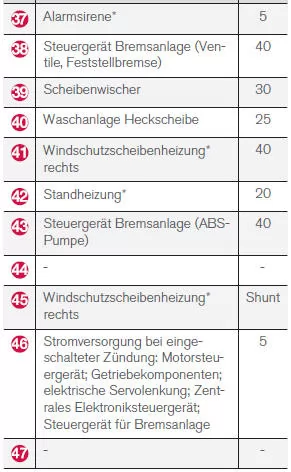

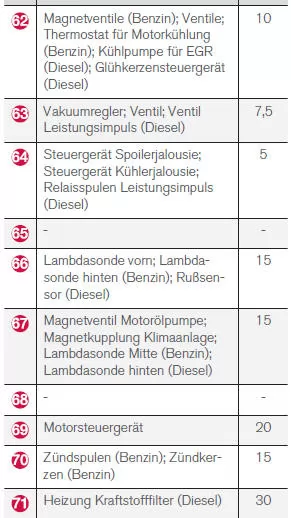

Positionen
Auf der Innenseite des Deckels befindet sich ein Schild, auf dem die Position der Sicherungen angegeben ist.
- Die Sicherungen 18-30, 35-37, 46-54 und 55-70 sind "Micro"-Sicherungen.
- Die Sicherungen 31-34, 38-45 und 71-78 sind "JCASE"-Sicherungen und sind in einer Werkstatt auszutauschen16.
A Ampere
Themenbezogene Informationen
- Sicherung auswechseln
- Sicherungen unter dem Handschuhfach
- Sicherungen im Kofferraum
