KIA Sorento: Beschreibung der Sicherungs- und Relaiskästen

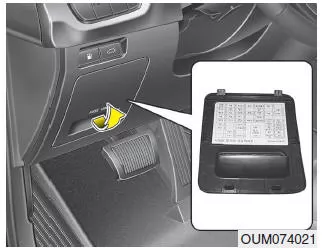

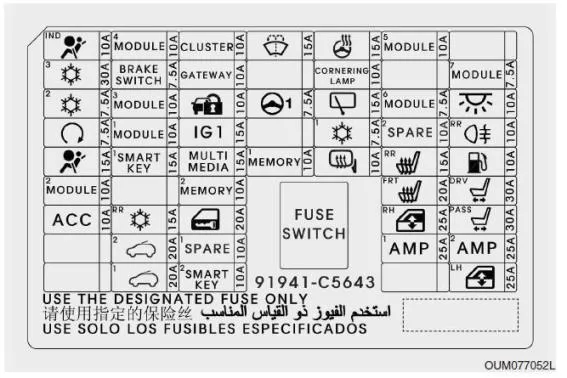

Im KIA Sorento (III Gen, UM, 2015–2020) sind die Sicherungs- und Relaiskästen klar beschriftet und mit Symbolen versehen. Diese ermöglichen es, schnell die richtige Sicherung oder das entsprechende Relais zu identifizieren – egal ob im Motorraum oder Innenraum. Die jeweilige Legende befindet sich auf der Innenseite der Kastendeckel und sollte bei Wartung oder Austausch beachtet werden. Nur so lässt sich eine korrekte Zuordnung der Bauteile sicherstellen und eine effiziente Fehlersuche durchführen.

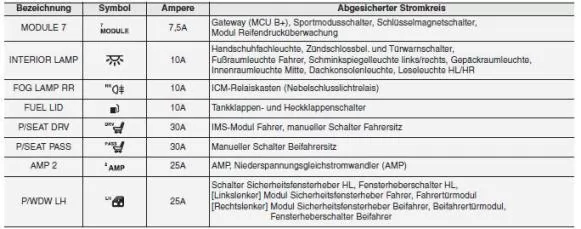

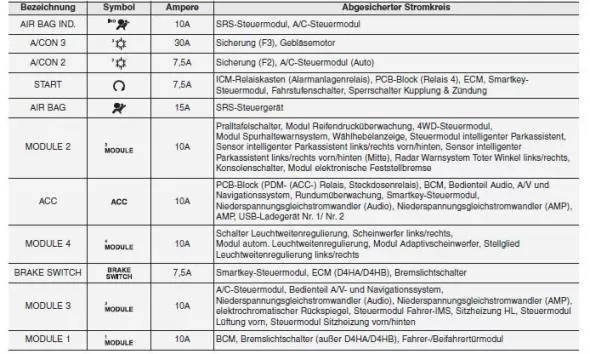

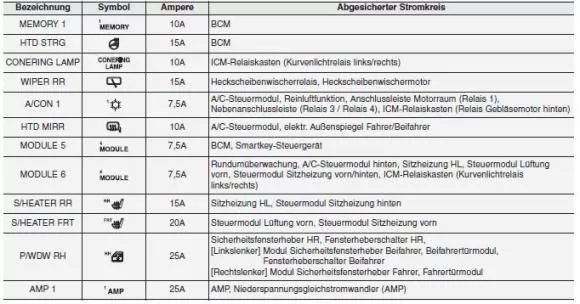

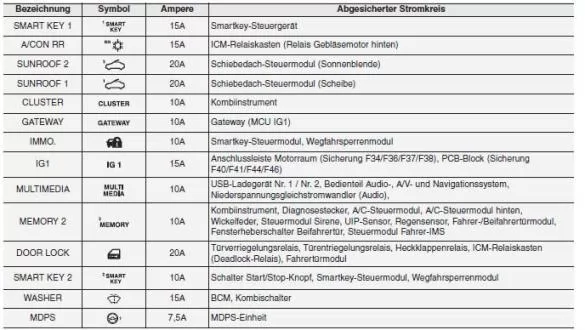

Auf der Unterseite der Sicherungs- /Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.

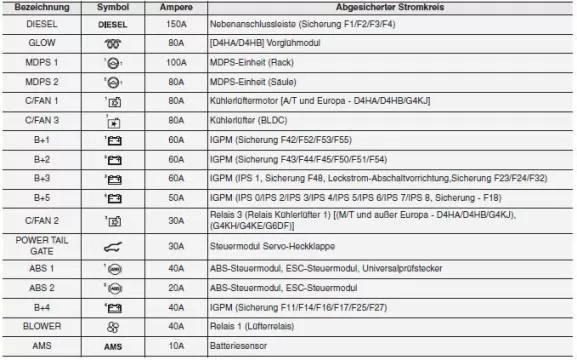

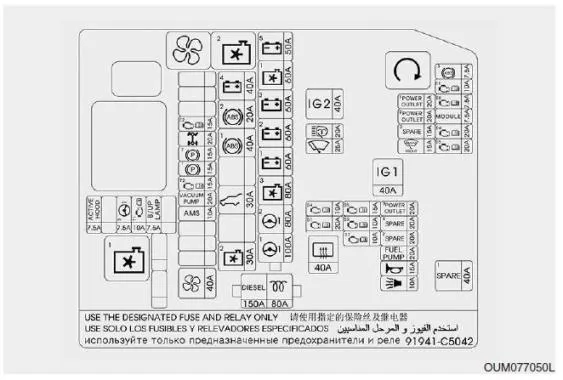

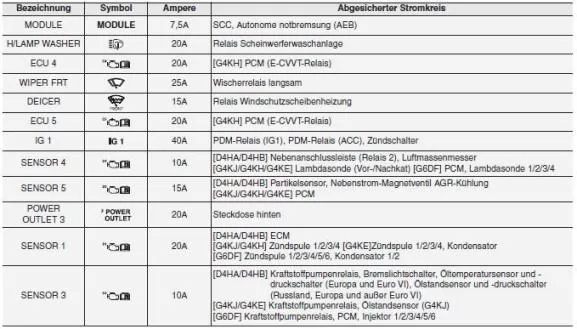

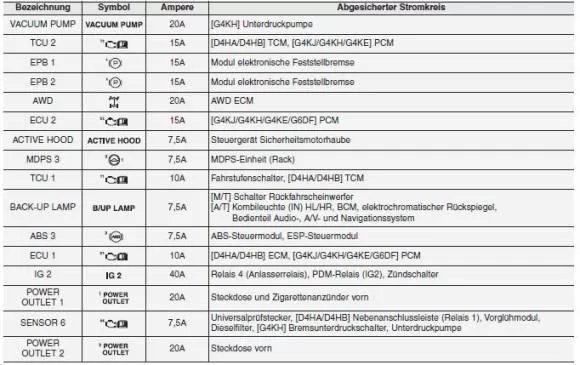

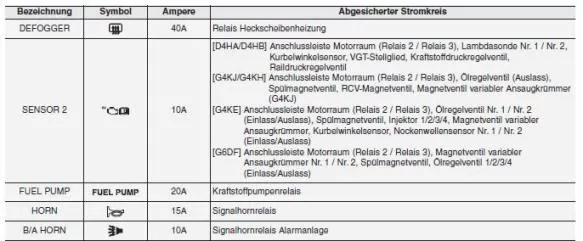

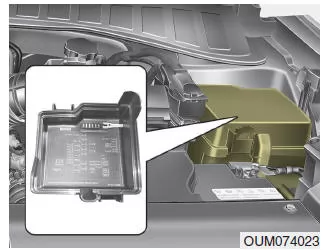

Sicherungskasten Motorraum

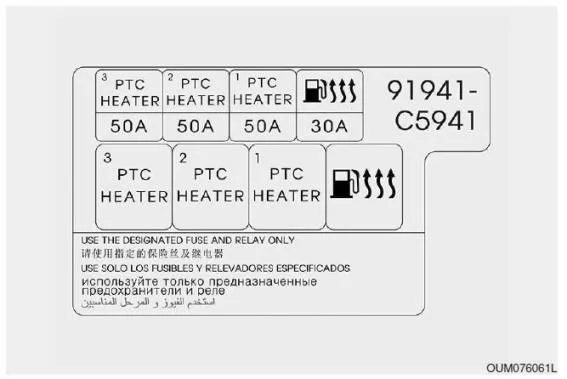

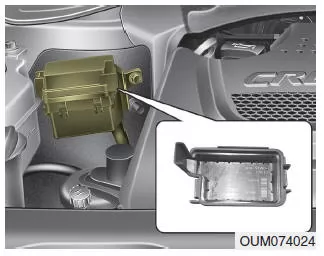

Sicherungskasten Motorraum (nur Dieselmotor)

Stromkreis

Symbol	Ampere	Abgesichertes Bauteil
	30A	Relais 1 (Relais Kraftstofffilterheizung)
	50A	Relais 2 (Zuheizerrelais 1)
	50A	Relais 3 (Zuheizerrelais 2)
	50A	Relais 4 (Zuheizerrelais 3)

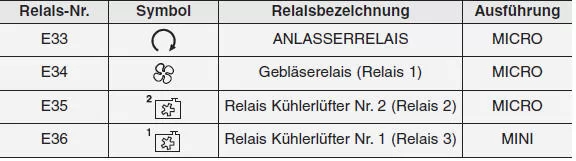

Relaisausführung

Symbol	Relaisbezeichnung	Relaisausführung
	Relais 1 (Relais Kraftstofffilterheizung)	MIKROSTECKER
	Relais 2 (Zuheizerrelais 1)	MIKROSTECKER
	Relais 3 (Zuheizerrelais 2)	MIKROSTECKER
	Relais 4 (Zuheizerrelais 3)	MIKROSTECKER

Die Beschriftung der Sicherungs- und Relaiskästen im KIA Sorento UM befindet sich auf der Unterseite der jeweiligen Deckel und zeigt Amperezahl, Position und Funktion. Der Sorento III Gen stellt sicher, dass alle Bauteile übersichtlich und eindeutig benannt sind – bei Dieselmodellen mit zusätzlichen Relais für Kraftstofffilterheizung oder Zuheizer.

Ein Symbolverzeichnis und detaillierte Zuordnungen (z. B. 50A Zuheizerrelais 2, Mikrostecker) ermöglichen gezielte Wartung und Austausch durch den Fahrer oder Fachbetrieb. Die Angaben im Handbuch entsprechen dem Druckzeitpunkt – maßgeblich sind die aktuellen Informationen im Fahrzeugdeckel.

Durch diese Visualisierung und Struktur wird die Fehlersuche im Sorento (2015–2020) deutlich vereinfacht – ein weiterer Baustein für effiziente Fahrzeugwartung.
