Volvo XC90: Technische daten. Typenbezeichnungen. Maße. Gewichte. Zuggewicht und Stützlast

Volvo XC90 / Volvo XC90 (II Gen) Betriebsanleitung / Technische daten. Typenbezeichnungen. Maße. Gewichte. Zuggewicht und Stützlast

Typenbezeichnungen

Typenbezeichnung, Fahrgestellnummer usw., d. h. fahrzeugspezifische Daten, sind einem Aufkleber im Fahrzeug zu entnehmen.

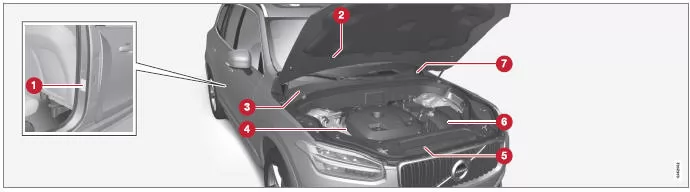

Anordnung der Aufkleber

Anordnung der Aufkleber

Die Abbildung ist schematisch - die Einzelheiten können je nach Markt und Modell unterschiedlich sein.

Bei allen Fragen an Ihren Volvo-Händler oder bei der Bestellung von Ersatzteilen und Zubehör ist es von Vorteil, wenn Sie die Typenbezeichnung des Fahrzeugs, die Fahrgestellnummer und die Motornummer angeben können.

Anordnung der Aufkleber

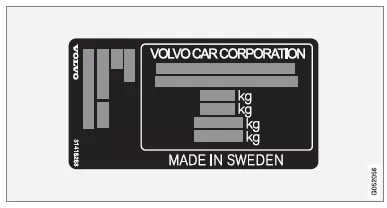

1. Typenbezeichnung, Fahrgestellnummer, zulässige Höchstgewichte, Farbcode Exterieur und Typen-Zulassungsnummer. Der Aufkleber befindet sich an der Türsäule und ist sichtbar, wenn die rechte Fondtür geöffnet wird.

Anordnung der Aufkleber

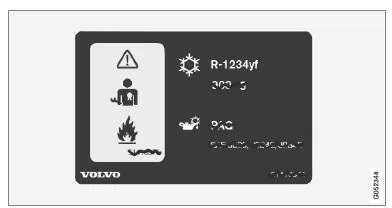

2. Aufkleber für Klimaanlagen mit Kältemittel R1234yf.

Anordnung der Aufkleber

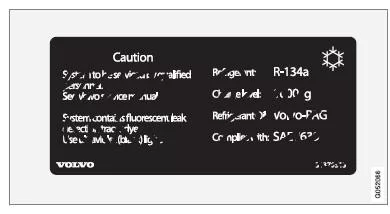

2. Aufkleber für Klimaanlagen mit Kältemittel R134a.

Anordnung der Aufkleber

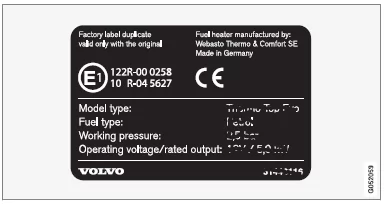

3. Aufkleber für Standheizung.

Anordnung der Aufkleber

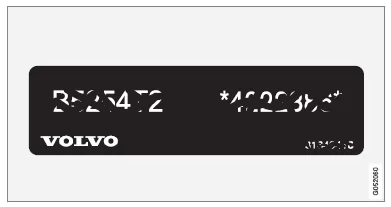

4. Motorcode und Seriennummer des Motors.

Anordnung der Aufkleber

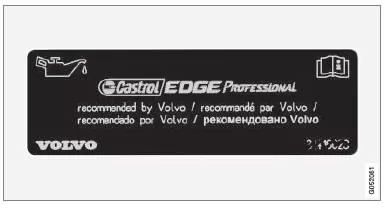

5. Aufkleber für Motoröl.

Anordnung der Aufkleber

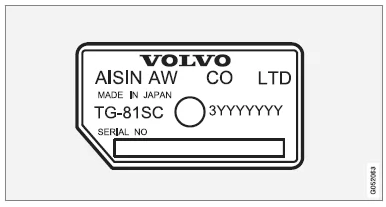

6. Typenbezeichnung und Seriennummer des Getriebes.

Anordnung der Aufkleber

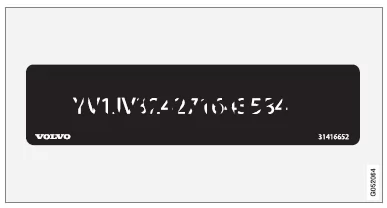

7. Identifikationsnummer des Fahrzeugs (VIN - Vehicle Identification Number - Fahrgestellnummer).

In den Zulassungspapieren des Fahrzeugs sind weitere Informationen zum Fahrzeug zu finden.

ACHTUNG Die in der Betriebsanleitung gezeigten Schilder erheben keinen Anspruch auf eine exakte Abbildung der Schilder im Fahrzeug. Der Zweck liegt darin, zu zeigen, wie die Schilder aussehen und wo ungefähr sie sich im Fahrzeug befinden. Die Information, die für Ihr Fahrzeug gilt, befindet sich auf dem entsprechenden Schild im Fahrzeug.

Themenbezogene Informationen

  • Technische Daten Klimaanlage

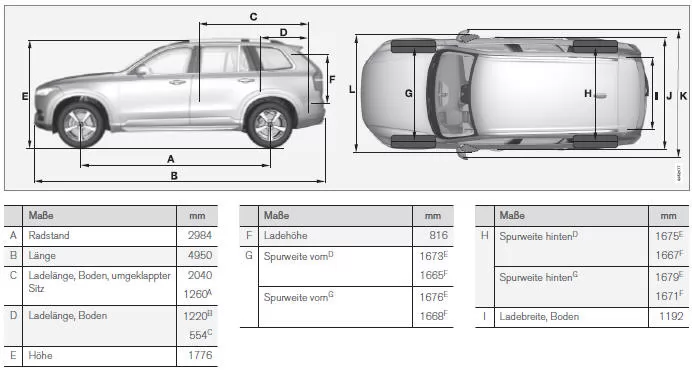

Maße

Die Maße des Fahrzeugs für Länge, Höhe usw. stehen in der Tabelle.

Maße

A Beim 7-Sitzer von der zweiten Sitzreihe aus.
B 5-Sitzer.
C 7-Sitzer.
D Fahrzeug ohne Luftfederung.
E Gilt für 20-, 21- und 22-Zoll-Räder.
F Gilt für 18- und 19-Zoll-Räder.
G Fahrzeug mit Luftfederung.
H Karosseriebreite.
I Breite bei Fahrzeug mit 18- und 19-Zoll-Rädern.
J Breite bei Fahrzeug mit 20-, 21- und 22-Zoll-Rädern.

Gewichte

Max. Gesamtgewicht usw. stehen auf einem Aufkleber im Fahrzeug.

Das Leergewicht umfasst den Fahrer, das Gewicht des Kraftstofftanks bei 90-prozentiger Befüllung, sämtliche Öle und Flüssigkeiten.

Das Gewicht von Insassen und montierter Zusatzausrüstung sowie die Stützlast bei angekuppeltem Anhänger wirken sich auf die mögliche Gesamtzuladung aus und sind nicht im Leergewicht enthalten.

Zulässige Zuladung = zulässiges Gesamtgewicht - Leergewicht.

ACHTUNG Das dokumentierte Leergewicht trifft auf das Fahrzeug in der Basisausführung zu - d.h. auf ein Fahrzeug ohne Sonderausrüstung oder Optionen. Dies bedeutet für jede Option, die hinzugefügt wird, dass sich die Nutzlast des Fahrzeugs entsprechend dem Gewicht der Option verringert.

Beispiele für Optionen, die die Nutzlast verringern, sind verschiedene Ausstattungslinien (z. B. Kinetic, Momentum oder Summum) sowie Optionen wie Anhängerkupplung, Lastenträger, Dachbox, Audioanlage, Zusatzscheinwerfer, GPS, kraftstoffbetriebene Heizung, Schutzgitter, Teppiche, Laderaumabdeckungen, elektrisch verstellbare Sitze usw.

Das Leergewicht Ihres Fahrzeugs lässt sich auf zuverlässige Weise auf einer Waage ermitteln.



WARNUNG Die Fahreigenschaften des Fahrzeugs verändern sich je nach Zuladung und Verteilung des Ladegutes.

Gewichte

Der Aufkleber befindet sich an der Türsäule und ist sichtbar, wenn die rechte Fondtür geöffnet wird.

  1. Max. Gesamtgewicht
  2. Max. Zuggewicht (Fahrzeug + Anhänger)
  3. Max. Vorderachslast
  4. Max. Hinterachslast
  5. Ausstattungsniveau

Max. Zuladung: Siehe Zulassungspapiere.

Max. Dachlast: 100 kg.

Themenbezogene Informationen

  • Typenbezeichnungen
  • Zuggewicht und Stützlast

Zuggewicht und Stützlast

Zuggewicht und Stützlast für die Fahrt mit einem Anhänger sind den Tabellen zu entnehmen.

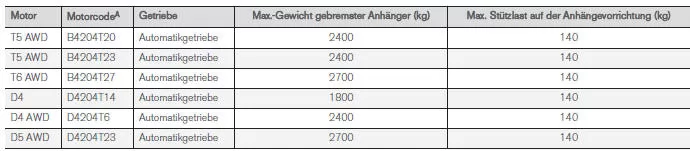

Max.-Gewicht gebremster Anhänger

ACHTUNG Die Verwendung eines Schwingungsdämpfers an der Anhängerzugvorrichtung wird für Anhänger empfohlen, die schwerer als 1800 kg sind.

Max.-Gewicht gebremster Anhänger

A Motorcode, Artikel- und Seriennummer des Motors können auf dem Motor abgelesen werden.

WICHTIG Beim Fahren mit Anhänger darf das Gesamtgewicht des Fahrzeugs (einschließlich Stützlast) um maximal 100 kg überschritten werden, sofern die Geschwindigkeit 100 km/h (62 mph) nicht übersteigt. Die im jeweiligen Land geltenden gesetzlichen Vorschriften zu Höchstgeschwindigkeit usw. der Fahrzeugkombination sind einzuhalten.

Max.-Gewicht ungebremster Anhänger

Max.-Gewicht ungebremster Anhänger

Themenbezogene Informationen

  • Typenbezeichnungen
  • Gewichte
  • Fahren mit Anhänger
  • Anhänger-Stabilisierungskontrolle
