Airbag-Warnleuchte

Airbag-Warnleuchte

Die Airbag-Warnleuchte im Kombiinstrument soll Sie warnen, wenn mögliche Probleme mit Ihren Airbags - SRSSystem (ergänzendes Rückhaltesystem) - auftreten.

Wenn die Zündung eingeschaltet wird, muss die Warnleuchte für ca. 6 Sekunden aufleuchten und danach erlöschen.

Lassen Sie das System prüfen, wenn:

  • Die Warnleuchte nach dem Einschalten der Zündung nicht kurz aufleuchtet.
  • Die Warnleuchte nach ca. 6 Sekunden dauerhaft weiterleuchtet.
  • Die Warnleuchte während der Fahrt aufleuchtet.
  • Die Leuchte blinkt, wenn sich der Zündschalter in der Stellung ON befindet.

Kontrollleuchte "Beifahrerairbag EIN" (ausstattungsabhängig)

Airbag-Warnleuchte

Die Kontrollleuchte "Beifahrerairbag ON" leuchtet nach dem Einschalten der Zündung ca. 4 Sekunden lang auf. Die Kontrollleuchte "Beifahrerairbag ON" leuchtet auch dann auf, wenn der Schalter "Beifahrerairbag ON/OFF" in die Stellung ON gebracht wird, und erlischt nach 60 Sekunden automatisch.

Kontrollleuchte "Beifahrerairbag OFF" (ausstattungsabhängig)

Airbag-Warnleuchte

Die Kontrollleuchte "Beifahrerairbag OFF" leuchtet nach dem Einschalten der Zündung für ca. 4 Sekunden auf. Die Kontrollleuchte "Beifahrerairbag OFF" leuchtet auch auf, wenn sich der Schalter "Beifahrerairbag ON/OFF" in der Stellung OFF befindet und sie erlischt, wenn der Schalter "Beifahrerairbag ON/OFF" in die Stellung ON geschaltet wird.

ACHTUNG Bei einer Fehlfunktion des Schalters "Beifahrerairbag EIN/AUS" leuchtet die Kontrollleuchte "Beifahrerairbag AUS" nicht auf.

Stattdessen leuchtet die Kontrollleuchte "Beifahrerairbag EIN" auf und erlischt automatisch nach ca.

60 Sekunden. In diesem Fall entfaltet sich der vordere Airbag bei einem Frontalaufprall auch dann, wenn der Schalter "Beifahrerairbag EIN/AUS" in die Stellung "AUS" gebracht wurde.

In diesem Fall empfehlen wir, den Schalter "Beifahrer-Airbag ON/OFF" und das SRS-Airbagsystem in einer Kia Vertragswerkstatt inspizieren zu lassen.

Komponenten und Funktionen des SRS-Rückhaltesystems

Komponenten und Funktionen

Das SRS-System besteht aus den folgenden Komponenten:

  1. Fahrerairbagmodul vorn
  2. Beifahrerairbagmodul vorn
  3. Seitenairbagmodule*
  4. Kopfairbagmodule*
  5. Gurtrollen-Gurtstraffer*
  6. Airbag-Warnleuchte
  7. SRS-Steuermodul (SRSCM) / Überschlagsensor*
  8. Vordere Aufprallsensoren
  9. Seitliche Aufprallsensoren*
  10. Kontrollleuchte "Beifahrerairbag ON/OFF" (nur vorderer Beifahrersitz)*
  11. Schalter "Beifahrerairbag ON/OFF"*
  12. Gurtstraffer vorn am Fahrersicherheitsgurt*

* ausstattungsabhängig

Das SRS-Steuermodul überwacht bei eingeschalteter Zündung kontinuierlich alle SRS-Komponenten, um bei einem Aufprall anhand der Aufprallstärke bestimmen zu können, ob das Auslösen der Airbags oder Gurtstraffer erforderlich ist.

Die Airbag-Warnleuchte im Armaturenbrett leuchtet nach dem Einschalten der Zündung für ca. 6 Sekunden auf. Danach sollte die air bag- Warnleuchte erlöschen.

VORSICHT

Wenn einer der folgenden Zustände auftritt, zeigt dies eine Fehlfunktion des SRS-Systems an. Wir empfehlen, das System in einer Kia Vertragswerkstatt inspizieren zu lassen.

  • Die Warnleuchte leuchtet nach dem Einschalten der Zündung nicht kurz auf.

    • Die Warnleuchte leuchtet nach ca. 6 Sekunden dauerhaft weiter.

    • Die Warnleuchte leuchtet während der Fahrt auf.

    • Die Leuchte blinkt, wenn sich der Zündschalter in der Stellung ON befindet.

Komponenten und Funktionen

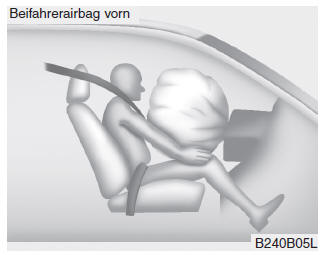

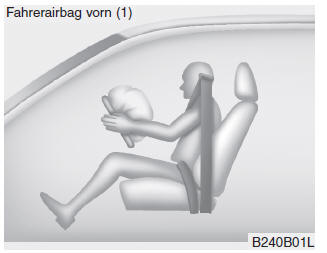

Die beiden Airbagmodule befinden sich in der Mitte des Lenkrads und im Armaturenbrett über dem Handschuhfach. Wenn das SRSSteuermodul einen ausreichend schweren Aufprall an der Fahrzeugfront erkennt, löst es automatisch die vorderen Airbags aus.

Komponenten und Funktionen

Bei der Auslösung trennen sich Sollrissnähte, die direkt in die Verkleidungen eingearbeitet sind, unter dem Druck der Airbagausdehnung. Die daraufhin entstehenden Öffnungen in den Abdeckungen erlauben die vollständige Ausdehnung der Airbags.

Komponenten und Funktionen

Ein vollständig aufgeblasener Airbag, in Verbindung mit einem ordnungsgemäß angelegten Sicherheitsgurt, verlangsamt die Vorwärtsbewegung des Fahrers oder Beifahrers und reduziert das Risiko von Kopf- und Brustverletzungen.

Nach der vollständigen Ausdehnung lässt der Airbag seinen Druck sofort wieder ab und ermöglicht dem Fahrer freie Sicht nach vorn und die Möglichkeit, die Lenkung und andere Einrichtungen zu bedienen.

Komponenten und Funktionen

VORSICHT

  • Bauen oder platzieren Sie in einem Fahrzeug mit Beifahrerairbag auf der Beifahrerseite über dem Handschuhfach keine Zubehörteile (Getränkehalter, Kassettenhalter, Aufkleber usw.) auf das Armaturenbrett. Solche Gegenstände können bei einer Auslösung des Beifahrerairbags zu gefährlichen Projektilen werden und Verletzungen verursachen.
  • Wenn Sie einen Behälter mit flüssigem Lufterfrischer im Fahrzeug anbringen, platzieren Sie ihn nicht in der Nähe des Kombiinstruments und nicht auf der Armaturenbrettoberfläche.

    Solche Gegenstände können bei einer Auslösung des Beifahrerairbags zu gefährlichen Projektilen werden und Verletzungen verursachen.



VORSICHT

  • Wenn ein Airbag ausgelöst wird, kann erst ein lautes Explosionsgeräusch und danach ein feiner Staub im Fahrzeug entstehen. Diese Begleiterscheinungen sind normal und nicht gefährlich - die Airbags sind in diesem feinen Pulver verpackt.

    Der Staub, der bei der Auslösung eines Airbags freigesetzt wird, kann bei einigen Personen Hautoder Augenirritationen als auch schwere asthmatische Reaktionen verursachen.

    Waschen Sie nach einem Unfall, bei dem Airbags ausgelöst wurden, alle exponierten Hautpartien mit kaltem Wasser und milder Seife.

  • Das SRS-System kann nur bei eingeschalteter Zündung funktionieren.

Wenn die AIR BAG-Warnleuchte nicht aufleuchtet, nach den ersten 6 Sekunden nach dem Einschalten der Zündung oder nach dem Anlassen des Motors kontinuierlich weiterleuchtet oder während der Fahrt aufleuchtet, ist die Funktion des SRS-Systems nicht ordnungsgemäß. In diesem Fall empfehlen wir, das System in einer Kia Vertragswerkstatt inspizieren zu lassen.

  • Bevor Sie eine Sicherung ersetzen oder die Batterie abklemmen, drehen Sie das Zündschloss in die Stellung LOCK und ziehen Sie den Zündschlüssel ab. Bauen Sie die zum Airbagsystem gehörende(n) Sicherungen bei eingeschalteter Zündung niemals aus und ersetzen Sie diese Sicherung(en) bei eingeschalteter Zündung auch nicht. Wenn dieser Warnhinweis nicht beachtet wird, führt dies dazu, dass die Airbag- Warnleuchte aufleuchtet.
