KIA Sorento: Beschreibung der Sicherungs- und Relaiskästen

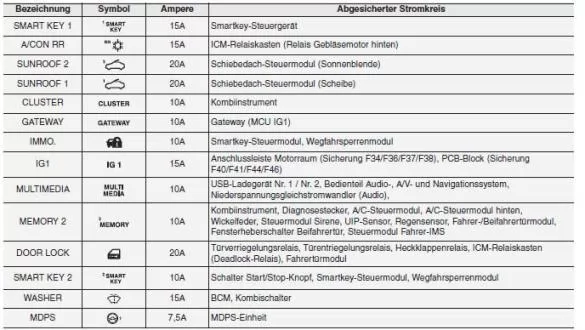

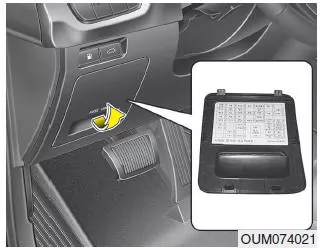

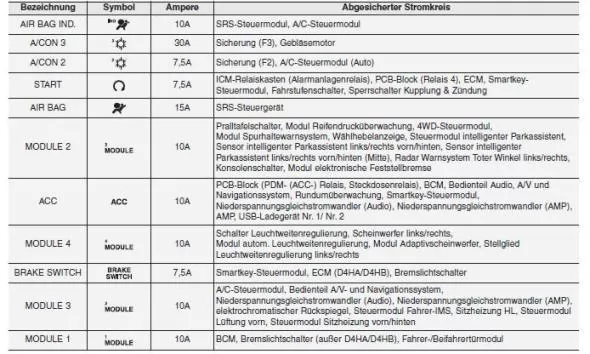

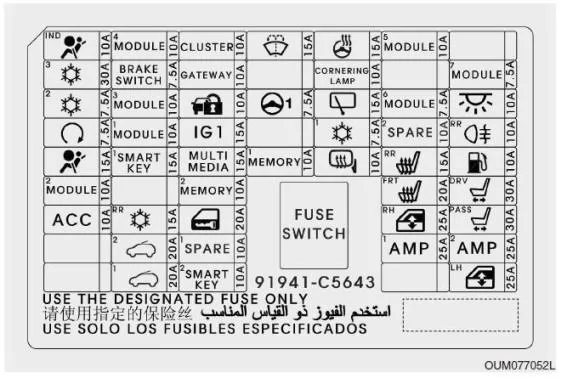

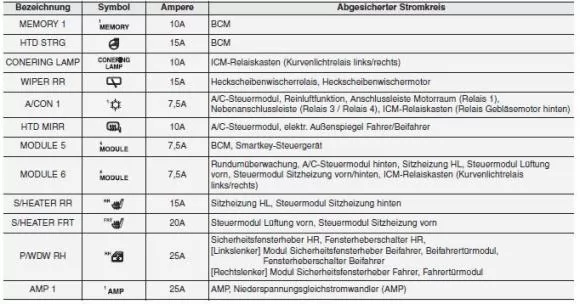

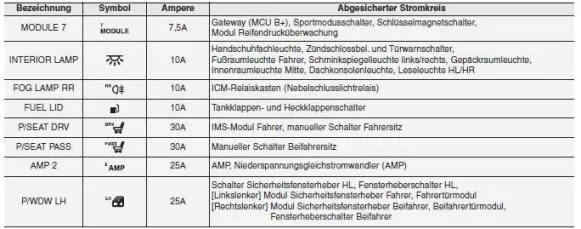

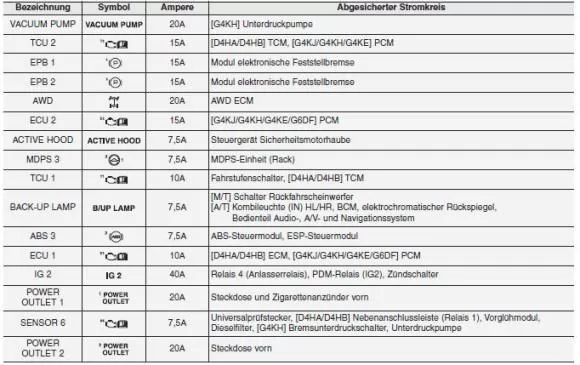

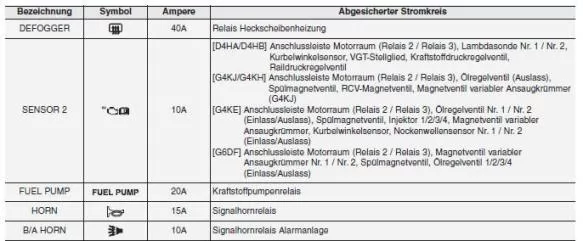

Auf der Unterseite der Sicherungs- /Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.
| ANMERKUNG Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel. |

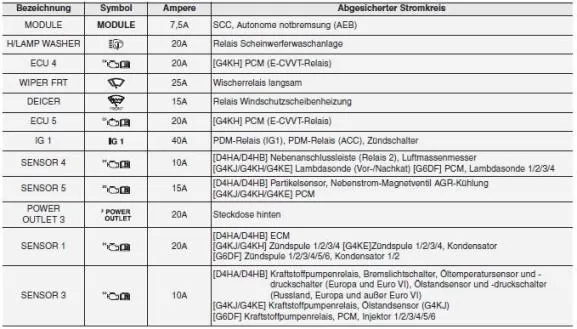

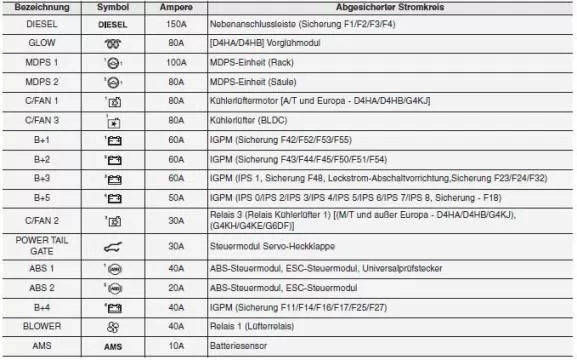

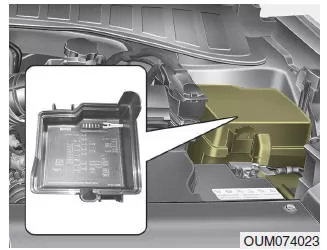

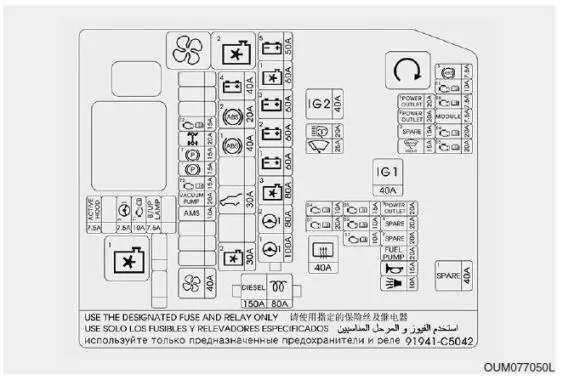

Sicherungskasten Motorraum

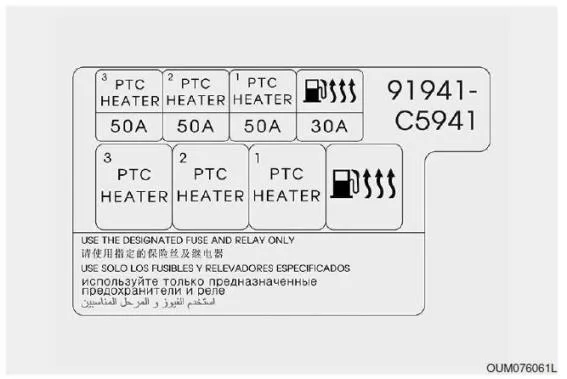

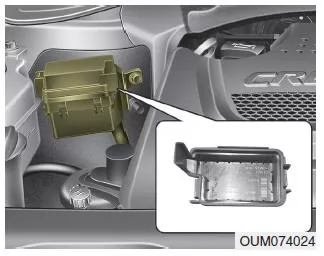

Sicherungskasten Motorraum (nur Dieselmotor)
Stromkreis
| Symbol | Ampere | Abgesichertes Bauteil |
 |
30A | Relais 1 (Relais Kraftstofffilterheizung) |
 |
50A | Relais 2 (Zuheizerrelais 1) |
 |
50A | Relais 3 (Zuheizerrelais 2) |
 |
50A | Relais 4 (Zuheizerrelais 3) |

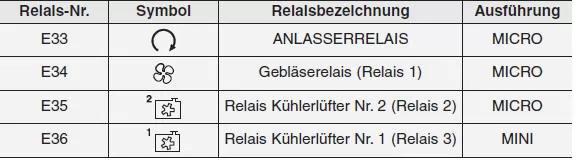

Relaisausführung
| Symbol | Relaisbezeichnung | Relaisausführung |
 |
Relais 1 (Relais Kraftstofffilterheizung) | MIKROSTECKER |
 |
Relais 2 (Zuheizerrelais 1) | MIKROSTECKER |
 |
Relais 3 (Zuheizerrelais 2) | MIKROSTECKER |
 |
Relais 4 (Zuheizerrelais 3) | MIKROSTECKER |
