Scheinwerfer und Nebelscheinwerfer einstellen

Scheinwerfer einstellen

Ohne AFLS (Adaptivscheinwerfer)

1. Pumpen Sie die Reifen mit dem vorgeschriebenen Reifenluftdruck auf und entlasten Sie das Fahrzeug bis auf den Fahrer, das Reserverad und das Bordwerkzeug.
2. Das Fahrzeug muss auf ebenem Untergrund stehen.

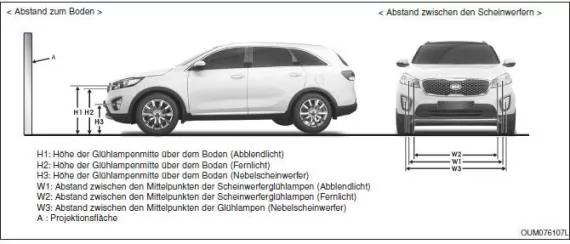

3. Zeichnen Sie zwei vertikale Linien (verlaufen durch die Mitte des jeweiligen Scheinwerfers) und eine horizontale Linie (verläuft durch die Mitte beider Scheinwerfer) auf die Projektionsfläche.
4. Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf der horizontalen und den vertikalen Linien liegt.

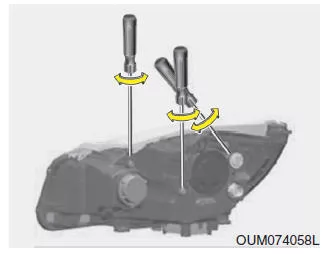

5. Um das Fernlicht nach oben oder unten zu verstellen, drehen Sie den Schraubendreher (1) im bzw. gegen den Uhrzeigersinn. Um das Abblendlicht nach oben oder unten zu verstellen, drehen Sie den Schraubendreher (2) im bzw. gegen den Uhrzeigersinn. Um das Abblendlicht nach links oder rechts zu verstellen, drehen Sie den Schraubendreher (3) im bzw. gegen den Uhrzeigersinn.

Mit AFLS (Adaptivscheinwerfer)

1. Stellen Sie den Motor ab.
2. Drehen Sie den Lichtschalter in die Abblendlichtstellung.
3. Bringen Sie die Räder mit dem Lenkrad in die Geradeausfahrtstellung.
4. Lassen Sie den Motor an.
5. Pumpen Sie die Reifen mit dem vorgeschriebenen Reifenluftdruck auf und entlasten Sie das Fahrzeug bis auf den Fahrer, das Reserverad und das Bordwerkzeug.
6. Das Fahrzeug muss auf ebenem Untergrund stehen.
7. Zeichnen Sie zwei vertikale Linien (verlaufen durch die Mitte des jeweiligen Scheinwerfers) und eine horizontale Linie (verläuft durch die Mitte beider Scheinwerfer) auf die Projektionsfläche.
8. Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf der horizontalen und den vertikalen Linien liegt.

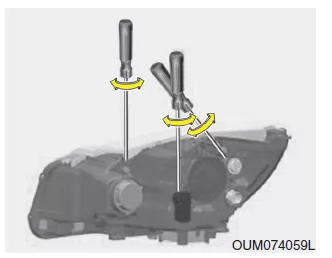

9. Um das Fernlicht nach oben oder unten zu verstellen, drehen Sie den Schraubendreher (1) im bzw. gegen den Uhrzeigersinn. Um das Abblendlicht nach oben oder unten zu verstellen, drehen Sie den Schraubendreher (2) im bzw. gegen den Uhrzeigersinn. Um das Abblendlicht nach links oder rechts zu verstellen, drehen Sie den Schraubendreher (3) im bzw. gegen den Uhrzeigersinn.

Nebelscheinwerfer einstellen

Die Nebelscheinwerfer werden auf dieselbe Weise eingestellt wie die Scheinwerfer.

Stellen Sie die Nebelscheinwerfer ein und achten Sie dabei auf den ordnungsgemäßen Zustand der Batterie und der Nebelscheinwerfer.

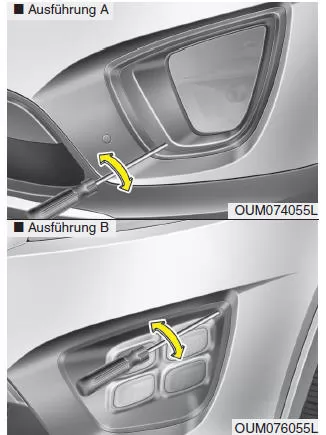

Um den Nebelscheinwerfer nach oben oder unten zu verstellen, drehen Sie den Schraubendreher im bzw. gegen den Uhrzeigersinn.

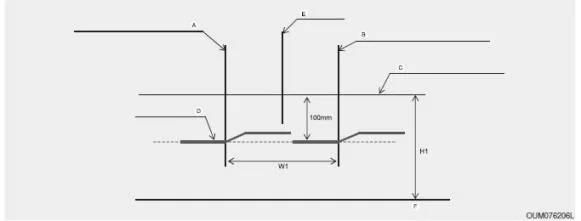

Zielpunkt

A: Vertikale Linie vom Mittelpunkt der linken Scheinwerferglühbirne (Abblendlicht)

B: Vertikale Linie vom Mittelpunkt der rechten Scheinwerferglühbirne (Abblendlicht)

C: Horizontale Linie vom Mittelpunkt der Scheinwerferglühbirne (Abblendlicht)

D: Grenzlinie

E: Fahrzeugachse

F: Boden

Abblendlicht (LHD)

1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.

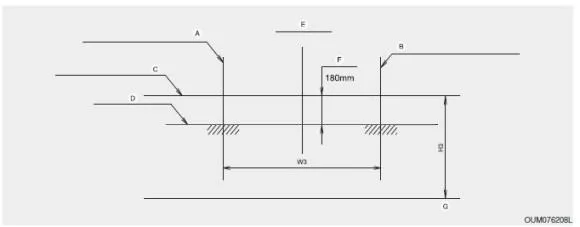

A: Vertikale Linie vom Mittelpunkt der linken Nebelleuchten- Glühbirne

B: Vertikale Linie vom Mittelpunkt der rechten Nebelleuchten- Glühbirne

C: Horizontale Linie vom Mittelpunkt der Nebelleuchten-Glühbirne

D: Grenzlinie

E: Fahrzeugachse

F: Obere Grenze

G: Boden

Nebelscheinwerfer

1. Schalten Sie die Nebelscheinwerfer ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).

Glühlampe der seitlichen Blinkleuchten ersetzen

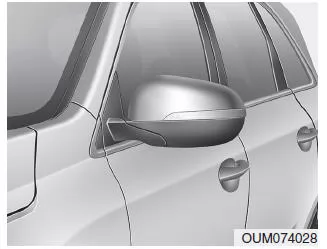

Ausführung A

Für den Fall, dass die Glühlampe nicht funktioniert, empfehlen wir, das System in einer Kia Vertragswerkstatt überprüfen zu lassen.

Ausführung B

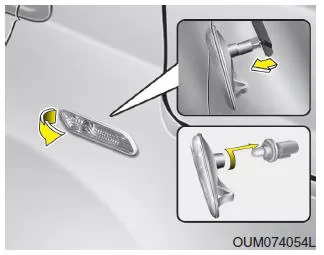

1. Bauen Sie die Leuchte aus, indem Sie die Leuchte erst vorn anheben und danach herausziehen.
2. Ziehen Sie den Kabelstecker ab.
3. Bauen Sie die Lichtscheibe von der Fassung, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis die Rastnasen der Fassung zu den Aussparungen in der Lichtscheibe ausgerichtet sind.
4. Ziehen Sie die Glühlampe gerade aus dem Gehäuse.
5. Setzen Sie eine neue Glühlampe in die Fassung ein.
6. Bauen Sie Fassung und Gehäuse wieder zusammen.
7. Klemmen Sie den Kabelstecker an.
8. Bauen Sie die Leuchte wieder an die Fahrzeugkarosserie an.

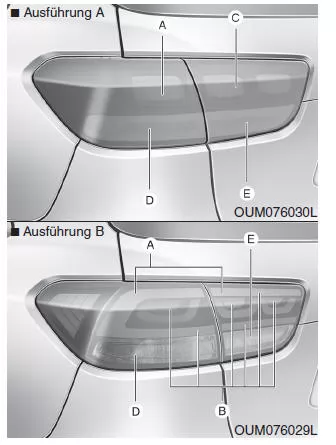

Glühlampen der hinteren Kombileuchten ersetzen

A : Brems- und Rücklicht

B : Bremslicht

C : Rücklicht

D : Blinker

E : Rückfahrscheinwerfer

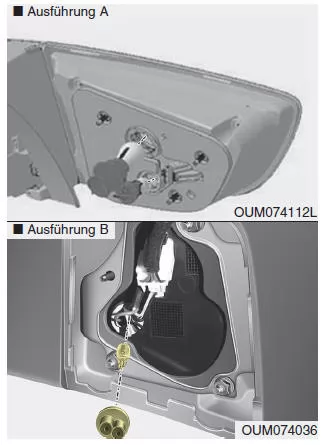

Außenleuchte

Ausführung A

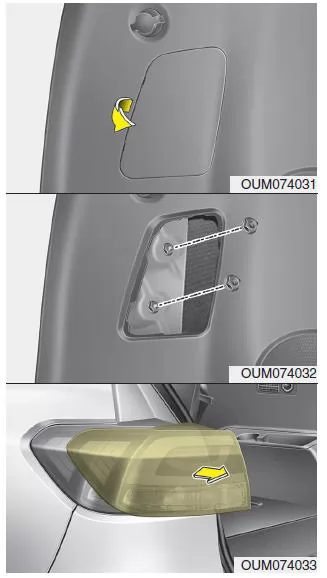

1. Öffnen Sie die Heckklappe
2. Öffnen Sie den Deckel.
3. Schrauben Sie die Muttern ab.
4. Bauen Sie die hintere Kombileuchte aus der Fahrzeugkarosserie aus.
5. Trennen Sie den Steckverbinder zwischen Leuchte und Karosserie.

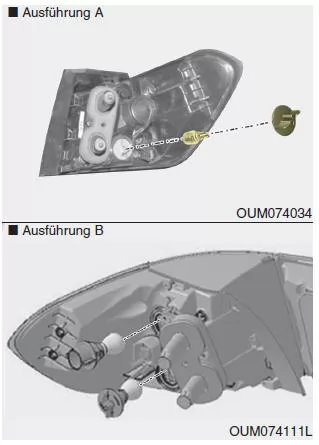

6. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Rastasen zu den Gehäuseaussparungen ausgerichtet sind.
7. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe niederdrücken und gegen den Uhrzeigersinn drehen, bis ihre Rastnasen zu den Aussparungen in der Lampenfassung ausgerichtet sind

   Ziehen Sie die Glühlampe aus der Fassung.

8. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie diese, bis sie einrastet.

Ausführung B (Brems- und Rücklicht)

Falls die Glühlampe nicht funktioniert, lassen Sie das Fahrzeug in einer Kia Vertragswerkstatt oder in einer anderen Reparaturwerkstatt mit entsprechend ausgebildetem Personal überprüfen.

Innenleuchte

1. Öffnen Sie die Heckklappe

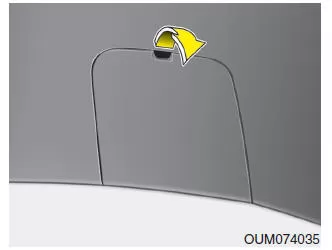

2. Bauen Sie die Wartungsklappe ab.
3. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Rastasen zu den Gehäuseaussparungen ausgerichtet sind.
4. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe niederdrücken und gegen den Uhrzeigersinn drehen, bis ihre Rastnasen zu den Aussparungen in der Lampenfassung ausgerichtet sind

   Ziehen Sie die Glühlampe aus der Fassung.

5. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie diese, bis sie einrastet.

6. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Rastnasen der Fassung zu den Aussparungen im Leuchtengehäuse ausrichten. Drücken Sie die Fassung in das Leuchtengehäuse und drehen Sie sie im Uhrzeigersinn.

7. Verschließen Sie die Wartungsöffnung mit der Abdeckung.

Ausführung B (Brems- und Rücklicht)

Falls die Glühlampe nicht funktioniert, lassen Sie das Fahrzeug in einer Kia Vertragswerkstatt oder in einer anderen Reparaturwerkstatt mit entsprechend ausgebildetem Personal überprüfen.

Dritte Bremsleuchte ersetzen

1. Öffnen Sie die Heckklappe.
2. Entfernen Sie vorsichtig die mittlere Abdeckung der Heckklappenverkleidung.
3. Ziehen Sie den Kabelstecker ab.

4. Lösen Sie die Befestigungsschrauben und bauen Sie den Spoiler ab.

5. Bauen Sie die dritte Bremsleuchte (A) aus, nachdem Sie die Muttern und die Waschwasserdüse (B) gelöst haben.

6. Montieren Sie die neue Leuchte in der umgekehrten Reihenfolge des Ausbaus.
